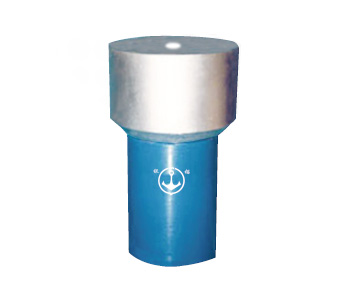

铅模(铅印)

铅模被用来了解1) 落鱼的准确深度；2)落鱼的鱼顶形状；3)检查套管内径变形形状。铅模分为平底形和锥形两种。技术参数及规格

铅模被用来了解

1) 落鱼的准确深度；2)落鱼的鱼顶形状；3)检查套管内径变形形状。
铅模分为平底形和锥形两种。

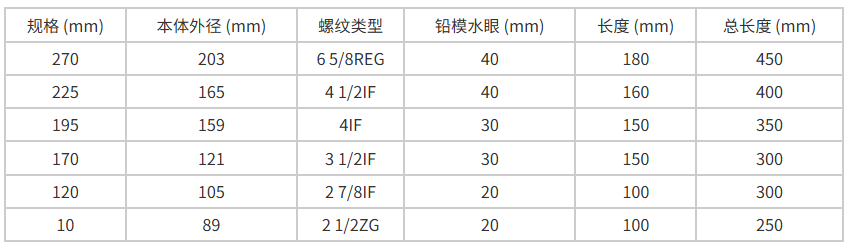

技术参数及规格

（一）铅模的作用

1，探视井下落物准确深度

2.检查套管内径的变化

3.判断井下落物的状况及方位

4.判断事故性质，确定处理措施及工具

（二）铅模的类型及结构原理

利用金属铅既有一定硬度（可成型），但硬度又远低于井下落物的特点所制成的简状工具，称之为铅模。当将铅模下至井内欲探视位置触及落物套管破损位置时，由于铅模的硬度低于井下落物或破损井段，就会在铅模上留下触及物形状和大小的印痕分析这些印痕，就可以判断出井下落物的情况。这就是铅模探视的原理。

A型铅模B型铅模 C型铅模D型铅模

（三）铅模的使用铅模要依据探视的目的和对象来选定。

一般选择小于套管内径的铅模；如果用铅模对井下落物或鱼头打印时，可选用略小于所用通井铅模外径的铅模。

一般用比所要测量外径小4-5毫米的铅模进行打印。铅模外形一般依据需要打印的落物种类所处位置及状況而确定。

如打底印可选用平底铅模，打侧印可选用锥形铅模：如鱼顶被砂埋没，应选用带水眼的铅模才能打取印痕。

下井前要量度铅模各部分的尺寸，对照工具出厂合格证进行核实：检查接头丝扣完好度及铅壳外形的圆度有无损坏，以及铅壳镶装质量，会否发生脱落等。

下放铅模时必领匀速下放。

当下至距鱼头（或打印点）100米时，必须以最慢的速度下放，当触及打印点，

指重表略有显示（钻压下降时，即可上起铅模，打印完成。打印次数只此一次，不能重复进行。
