水力式外割刀

水力式外割刀是一种靠液压力量推动刀头的切割工具，它专门用来从外向内切割各种类型的管状落鱼，由于工作平稳，容易控制，是一种高效可靠的切割工具。（一）结构如图所示，水力式外割刀由

水力式外割刀是一种靠液压力量推动刀头的切割工具，它专门用来从外向内切割各种类型的管状落鱼，由于工作平稳，容易控制，是一种高效可靠的切割工具。

（一）结构

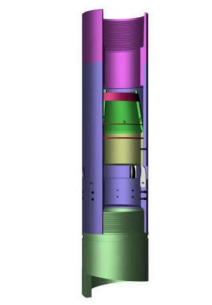

如图所示，水力式外割刀由四个部分组成。

1.筒体部分:由上接头、外筒、引鞋连接在一起组成。上接头上与铣筒连接下与工具外筒连接，外筒壁上均布五条纵向刀槽，槽中各装一只刀销和刀销螺钉，引鞋下部为螺线切口，便于引进鱼头。

2.给进机构:分为组合活塞和进刀套两部分。组合活塞是一个完整的锥体开成相等的四片，然后用拉紧的胶布箍和O形圈紧抱在一起，构成一个锥形的可胀缩的特殊活塞。每一个活塞片上开一个限流孔，可以有限制的通过钻井液，以便冲洗鱼头和冷却刀片。活塞片下部的J形头挂在进刀套的T形槽内，把两者联接起来。进刀套总成由进刀套和O形密封圈组成，进刀套上均布四个T形槽并各倒挂一个活塞片，侧面对开两条纵向长槽。

3.切割机构:由刀片、刀销和刀销螺钉组成。刀片前面对准外筒中心，除切削刃部分淬火外，其余部分硬度较低，以保持良好的韧性。刀片尾部圆头座在外筒刀槽弧形凹座内，受力状态良好。

4.限位机构:由剪销，导向螺栓和外筒上的限位台肩构成。在水力外割刀尚未进入切割之前，给进机构被外筒上的两只剪销托住，以防刀片伸出妨碍工具下井。导向螺栓插入给进套的保护装置，可防止切割过程中给进机构无休止地下放而损坏刀片。

（二）作用原理

开泵时，活塞上部由于限流孔的作用产生一个压力降，此压力推动活塞和进刀套下行。当活塞上的水压力达到剪销的剪切力时，销钉被剪断，进刀套则推动刀片向内伸出，指向落鱼。调节水压力的大小就改变了切割时刀片的给进压力。

剪断销钉还有一个办法，就是上提钻柱，使组合活塞顶住落鱼接头，上提大约450N拉力，即可把销钉剪断，然后下放到预定位置，开泵，旋转切割。

（三）使用方法

1.套铣落鱼:铣鞋外径应比外割刀外径大7mm～13mm，内径应比外割刀最小内径段小2mm～3mm，套铣位置应比预定切割位置深10m～12m，以便切割时能自由对正中心。每次切割管柱的最大长度不得超过割刀允许的最大承载能力。

2.根据井径与落鱼规格选择适当规格的水力外割刀，配上合适的组合活塞，将工具接在铣管下边，下到预定位置。

3.用节流阀控制开泵，慢慢关闭节流阀，使管线压力升高到1.02MPa，即可切断销钉，活塞和进刀套下行，推动刀头处于切割状态，然后打开节流阀放压。

4.切割。以15r/min～25r/min的速度转动外割刀，并慢慢关小节流阀，提高泵压，给刀头加压，直到压力和排量达到要求为止。在切割中，勿再调整泵压，以防压力波动，因为压力波动会引起井下管柱振动，造成切割不稳，甚至破坏刀片。

5.起钻。在切割中如发现扭矩变小，转速加快，悬重上升等情况，说明落鱼已被割断。此时上提钻柱25mm～50mm，如井下无阻卡，转动灵活自如，即可起出割刀和被割断的落鱼。

（四）注意事项

水力式外割刀是不可退式切割工具，因此，操作时要小心谨慎，力求一次切割成功，但是切割位置不受限制，可以在避开接头或接箍的任何光滑位置进行切割。

（五）技术参数

水力式外割刀技术规格

外径，mm	103.2	112.7	119.1	142.9	154	210
内径，mm	81	92.1	98.4	109.5	124	172
刀尖收拢最小直径，mm	25	40	40	45	50	65
割刀活塞允许通过的最大尺寸，mm	77.8	86	95	110	124	165
切割范围，mm	33.4～69.5	48.3～73	48.3～73	52.4～101	60.3～101.2	88.9～127.0
适用井眼，mm	109.5	119.1	125.4	149.2	159	215.9
